レーダー
ミリ波レーダー チップ製品
- 24GHz / 60GHz / 120GHz / 240GHz 4種類のラインナップ。
（2024年現在、電波法に基づき24 / 60GHzのみ国内使用可能） - 小型・低消費電力。
- 対環境性：天候条件に関わらず、物体の検知や測距が可能。
- 透過性：プラスチック・段ボールなどの物質を透過し、対象物を測定可能。
- 幅広い検知対象：呼吸や心拍のような微小な生体信号も検知可能。
| 周波数 | 24GHz帯 | 60GHz帯 |
|---|---|---|
| 備考 |
広く利用されている周波数帯 （産業、科学、および医療用割当） |
2020年1月に法改正が施行された 帯域幅が広く短距離検知にも適する |
24GHz製品

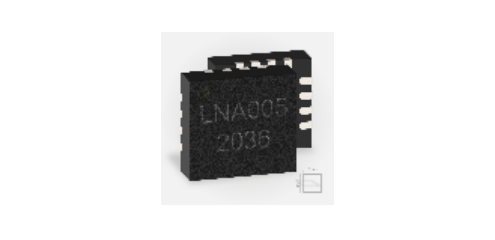

低ノイズアンプ LNA_024_005
- 可変ゲインアンプ（High/Low）
- QFN16 3×3 mm2
アプリケーション例
各種交通向けの速度計測機器、球速データのトラッカー 等

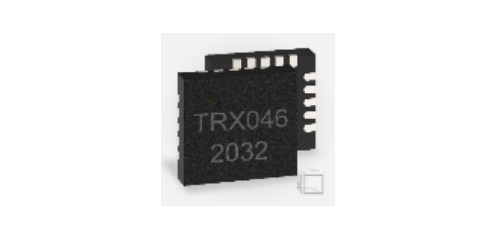

トランシーバIC TRX_024_046
- シングルチャネル
- アンテナ外付け
- TX、RX可変ゲイン（2モードあり）
- QFN20 3×3 mm2
アプリケーション例
スポーツ向け機器、室内監視、屋内生体見守り検知、
自転車向けレーダー 等
60GHz製品

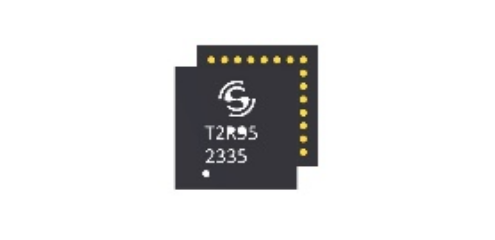

トランシーバIC TR2_060_095
- Txシングルチャネル、Rxデュアルチャネル
- パッケージ内蔵アンテナ / 外付け可能
- Tx出力電力の調節可能
- FCLGA leadless package 6×6 mm2
アプリケーション例
ジェスチャーコントロール、人数検知、障害物検知、
ヒューマンマシンインターフェース 等

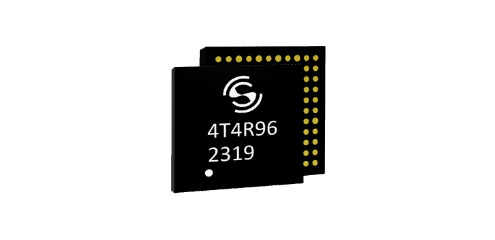

トランシーバIC T4R4_060_096
- MIMO方式、 Tx、Rxクワッドチャネル
- アンテナ外付け
- トランスミッタの出力コントロール可能
- LGA leadless package 8×8 mm2
アプリケーション例
ドライバーモニタリングシステム、物流IoT、ロボティクス/監視カメラ、衝突回避、VR / ARタッチレスコントロール 等
ミリ波レーダーチップ概要
| 解像度（アナログ） | 24GHz | 60GHz | ||
|---|---|---|---|---|
| 製品 | 低ノイズアンプ | トランシーバIC | ||
| 型式 | LNA_024_005 | TRX_024_046 | TR2_060_095 | T4R4_060_096 |
| 周波数帯 | 21.5-28.7 GHz | 22.8-26.4 GHz | 55.5-65.2 GHz | 55.5 – 66.5 GHz |
| 帯域 | 7.2 GHz | 3.6 GHz | 9.7 GHz | 10 GHz |
| 出力 | 4 dBm |
Adjustable -5 to 5 dBm |
4 dBm | |
|
位相雑音 （Phase Noise） |
-102 dBc/Hz @ 1MHz Offset |
-125 dBc/Hz @ 1MHz Offset |
-106 dBc/Hz @ 1MHz Offset |
|
|
Diver Division Ratio |
32 | 32 | 12 | |
| ゲイン（Rx） | 15 / 8 dB | 17 / 10 dB | 15 | 18 dBm (推定) |
|
Rxノイズ （Noise Figure） |
3.2 / 5 dB | 4 / 6 dB（DSB） | 11.6 dB（DSB） | 10.7 dB（DSB） |
| 供給電圧 | 3.3V @ 6mA | 3.3V @ 89mA | ||
| 消費電流 | 185 mA | 420 mA | ||
ミリ波レーダーチップ評価キット

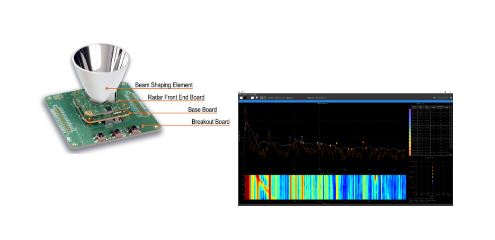

評価キット SiRad Easy® r4
- シングル/デュアルチャネルレーダー評価用
（24GHz/60GHz） - 物体検知可能
- ブラウザベースのGUI、レーダー信号処理ソフトウェア組込み

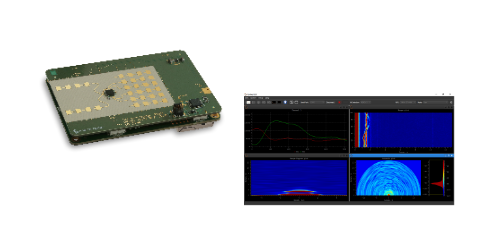

評価キット SiRad MIMO r2
- MIMO方式 トランシーバIC評価用
- 物体検知可能
- Ethernet/USBでのPC接続
- スタンドアローンのGUI、レーダー信号処理ソフトウェア組込み
ミリ波レーダーモジュール
- 単体/デバイス同士の測距、データ伝送が可能
- 過酷な天候や環境条件下でもメンテナンスフリーで使用可能

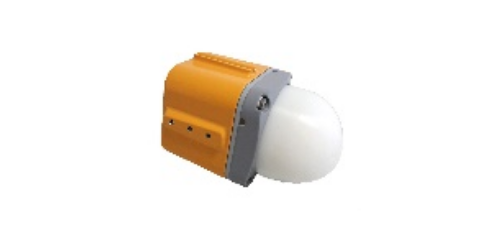

LPR®-1DHP-291
- 短～長距離の高精度測距
（0.5m～500m、±5mm） - field of view = ±2.5°

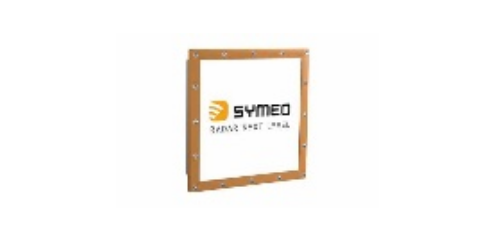

LPR®-1D24
- 正確で高ロバスト性、信頼性の高い測距とデータ伝送
（～1000m、±2.5cm） - 伝送レート：100 bytes/cycle、最大3Kbps
LiDAR/超音波
LiDARチップ製品

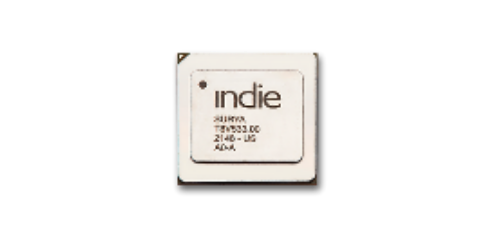

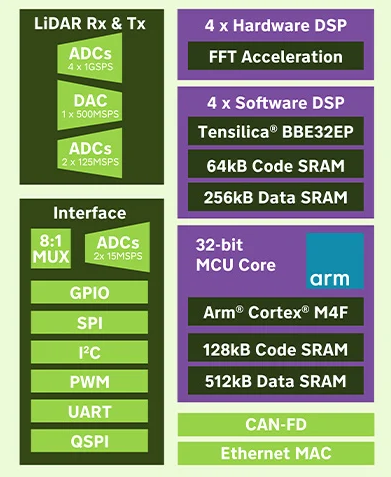

LiDAR SoC iND83301 – Surya ™
- 高速A/Dコンバータとデジタル信号処理を統合
- FPGAベースよりも大幅に消費電力を低減しコスト効率を高める
超音波チップ製品
トランスフォーマー型超音波ソリューション

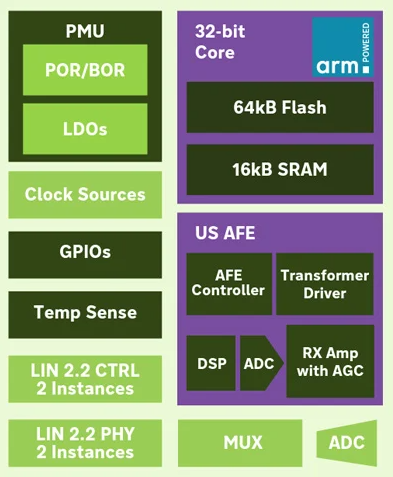

iND83207 – Sonosense ™
- 32ビットArm® Cortex® M0プロセッサと
64kBのFLASHおよび16kBのSRAMを統合 - AEC-Q100 Grade2対応
- 測距範囲20~500 cm
- システム全体のコスト削減に貢献
- 超音波センサArmコントローラ
iND83207 – Sonosense ™
