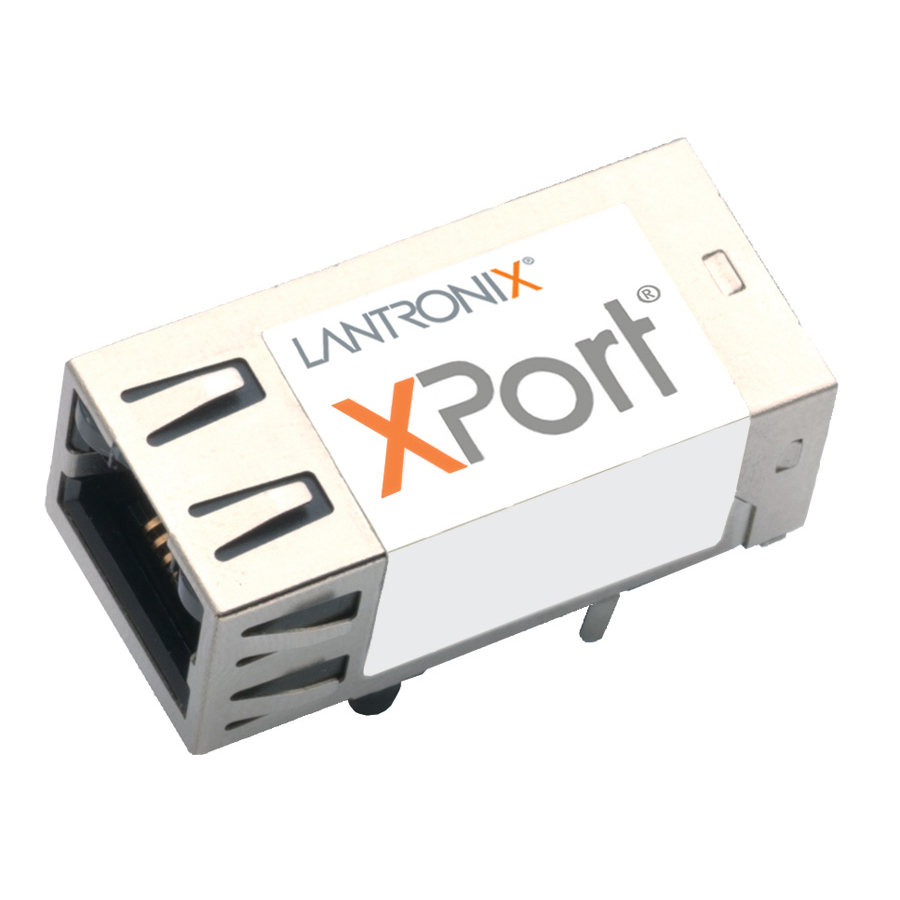

XPort

基本情報

業界最小サイズ
IoTネットワークモジュール

シリアル通信からEthernet変換

WEBサーバーを標準搭載

RJ-45コネクターサイズ

ネットワーク化に必要な要素を全て搭載

特徴

簡単ネットワーク

ネットワークに必要なプロトコルを搭載。載せるだけでネットワーク化

広範囲なサポートプロトコルをカバー

TCP、UDP、ARP、Telenet、ICMP、DHCP

豊富なモデルラインナップ

256bit AES暗号化、Modlus、RS485モデル等

外形

A: 33.9mm B: 16.25mm C: 13.5mm

アプリケーション

セキュリティ、データセンタ、IT管理、研究・開発部門

ラインナップ

仕様比較表

仕様	XPort Edge	XPort Pro	XPort
製品画像
オペレーティングシステム	RTOS(ThreadX)	RTOS(Evolution/uCLinux)	RTOS(COBOS)
プロフェッサー	ARM CR4@320MHz(518DMIPS)	CF v2 @166MHz(159DMIPS)	IA80186@120 MHz(30DMIPS)
RAM/ROM	2MB/8MB	16MB/16MB	256KB/512KB
UART *TTL	最大4Mbps	最大921kbps	最大921kbps
Ethernet MAC/PHY *RJ45コネクタ内蔵	10/100Mbps
汎用I/O	3	3	3
ネットワークスタック	IPv4/IPv6	IPv4
ネットワークスタック	HTTP(s)、E-SMTP、SNTP	HTTP(s)、E-SMTP、SNTP	HTTP、SNTP
ソフトウェア開発環境 *SDK	○
ネットワークオフロードエンジン *Tunnel	○
セキュリティベイシック AES	○
セキュリティアドバンスド *SSL/TLS, X.509 PKI	○	-
セキュアブートセキュアストレージ	○	-	-
マルチプロトコル *TruePort Socket	○	-	-
MQTT/WEbSOCKET クラウドアクセス	○	-	-
MACH10対応	○	-	-

型番

型番	形式
XP1001000-05R J	通常版
XP1002000-05R J	AES版
XP1001000M-05R	Modbus

よくある質問

Q1.

Web ManagerのLog inユーザー名やパスワードをデフォルトから変更できますか。

A1.

Web Manager から Telnet Password(4文字構成)のみ設定変更可能です。併せてセットアップメニューでは、パスワードを16文字まで拡張する事ができます。
Q2.

DHCP IPアドレス設定に対応しているようですが、任意固定IPへ設定変更できますか

A2.

IPアドレスは、自動取得と任意固定のどちらにも設定可能です。
Q3.

I/Oを使用してLEDを制御したいのですが、I/Oポートに流せる電流値を教えてください

A3.

XPort05のGPIOの電流値は、「sink or source 4mA max」です。データシート　P4　Xport Technical DataのProgrammable I/Oの項に記載がありますのでご確認下さい。
Q4.

シリアルポートは、何ポートありますか？

A4.

1ポートです。2ポート欲しい場合は、XPicoをお勧めします。
Q5.

クライアントモードとサーバーモード間での切替は可能ですか。

A5.

切替可能です。・クライアントモード：Xportが入っている装置側とEhter接続先間・サーバーモード：Ehter接続先（PC)とXportが入っている装置側間
Q6.

Switching-HUBを介して接続が可能ですか

A6.

HUBを介した通信が可能ですので、社内や工場内でのLAN環境で使用可能です。ただし、ルーターやサーバーを超えての通信はできません。
Q7.

XPortはMACアドレスが付与されていますか。別途MACアドレス取得不要ですか

A7.

XPort製品ごとにMACアドレスが取得されています。別途取得の必要はありません。
Q8.

XPortは、LANとシリアル間での通信ですが、通信速度（速度劣化）の目安を教えて下さい。

A8.

通信速度は、シリアル側の通信速度に依存します。
Q9.

XPortとXPicoの違いは

A9.

XPortは、RJ45コネクタが一体となった製品。XPicoは、小型化に対応のため、RJ45コネクタとパルストランスを取り除いた製品です
Q10.

電源投入後、通信開始可能になるまでの時間は？

A10.

ファームウェア Ver1.8は固定IP設定時：約6秒／DHCP設定時：約10秒　ファームウェア Ver6.1以降は固定IP設定時：約4秒／DHCP設定時：約8秒です。
