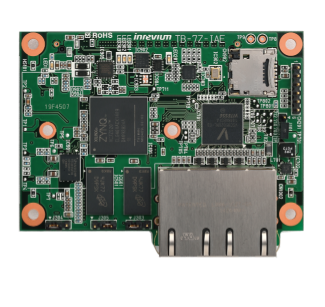

インダストリアルグレードSoM
| 型番 | TB-7Z-IAE |
|---|---|
| デバイス | XC7Z020-1CLG400I |
| FPGA | Zynq-7000 |
| メモリ |
DDR3 SDRAM : 512MByte QSPI-Flash : 16MByte I2C F-RAM : 64Kbit |
| B2Bコネクタ | 120pin コネクタ 0.80mm ピッチ |
| 搭載ペリフェラル |
Gigabit Ethernet x 2 microSD ソケット リアルタイム・クロック ユーザコントロール LED x 3 |
| 電源 | DC 4.9V ～ 5.10V 単一電源 |
| 動作温度範囲 | 0℃ ～ +50℃ (温度拡張対応ご相談可能) |
| サイズ | 67.2mm(W) x 85.0mm(D) x 20.0mm(H) |

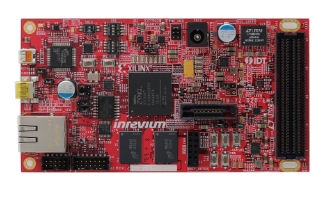

エクステンション・マイクロ・コントローラカード
| 型番 | TB-7Z-020-EMC |
|---|---|
| デバイス | XC7Z020-1CLG484 |
| FPGA | Zynq-7000 |
| メモリ |
DDR3 SDRAM 1GByte microSDカードソケットとメディア 128Mbit QSPI フラッシュメモリ |
| B2Bコネクタ | 120pin コネクタ 0.80mm ピッチ |
| 搭載ペリフェラル |
FMC x 2 *1 LPC（Mezzanine） LPC（Carrier） PMOD（Digilent module interface） Gigabit Ethernet USB2.0（Host Device） UART（RS-232C） CAN DVI TX Pushスイッチ、DIPスイッチ、LED |
| 電源 |
MICTOR-38 for ARM ザイリンクスケーブル10ピンヘッダ |
| サイズ | H69ｍｍ×W130mm |
