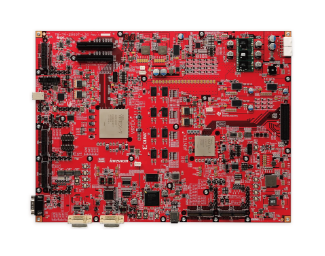

ASIC開発評価
| 型番 | TB-7V-2000T-LSI |
|---|---|
| デバイス | XC7V2000T-2FLG1925 XC7K325T-2FFG900 |
| FPGA | Virtex-7 Kintex-7 |
| メモリ | DDR3 SDRAM 2Gbit×8 |
| インターフェイス |
高速I/Oコネクタ（120ピン）×5 PCI Express Gen2 8レーン USB2.0/3.0（Device）Type-B MMCXクロック インプット/アウトプット DVI (Tx,Rx) Full HD対応 ザイリンクスケーブル10ピンヘッダ 汎用ピンヘッダ 24ピン Pushスイッチ、DIPスイッチ、LED |
| 基板サイズ | H300mm×W400mm |

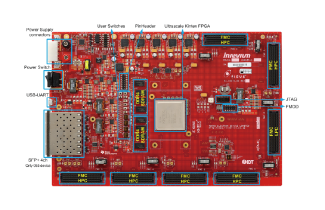

8K4K画像評価
| 型番 |
TB-KU-060-ACDC8K TB-KU-115=ACDC8K |
|---|---|
| デバイス |
XCKU060-2FFVA1517 XCKU115-2FLVA1517 |
| FPGA | Xilinx Kintex UltraScale |
| メモリ | DDR4 SDRAM（64bit幅を2系統） |
| インターフェイス |
FMC x7 （*1） SFP+ソケット RS-232C（コネクタはUSB-Bタイプ） PMOD（Digilent module interface） ザイリンクスケーブル10ピンヘッダ 汎用ピンヘッダ Pushスイッチ、DIPスイッチ、LED |
| 搭載クロック |
DDR4用200MHz 画像処理用148.5MHz 高速GTHトランシーバ用156.25MHz 汎用クロック用PLL |
| 基板サイズ | H300mm×W400mm |
| 関連FMCボード |
HDMI 2.0 DisplayPort 1.2 12G-SDI |

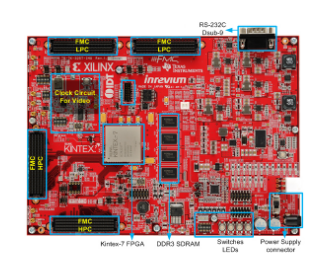

4Kビデオ評価ACDC1.0ベースボード
| 型番 | TB-7K-325T-IMG |
|---|---|
| デバイス | XC7K325T-2FFG900 |
| メモリ | DDR3 SDRAM 2Gbit × 4 |
| インターフェイス |
FMC*1 – HPC (High Pin Count) x 2 – LPC (Low Pin Count) x 2 GTXトランシーバ ： 5.4Gbps 8ch×2（HPC） MMCX for External Clock UART（RS-232C D-sub9pin） XADC ピンヘッダ ザイリンクスケーブル10ピンヘッダ Pushスイッチ、DIPスイッチ、LED |
| クロック |
74.25MHz OSC（via Socket） 135MHz OSC 200MHz OSC PLL |
| 基板サイズ | H300mm×W400mm |
| 関連FMCボード |
DisplayPort 1.2 12G-SDI |
4Kビデオ評価
| 型番 | TB-7K-325T-IMG |
|---|---|
| デバイス | XC7K325T-2FFG900 |
| メモリ | DDR3 SDRAM 2Gbit × 4 |
| インターフェイス |
FMC*1 – HPC (High Pin Count) x 2 – LPC (Low Pin Count) x 2 GTXトランシーバ ： 5.4Gbps 8ch×2（HPC） MMCX for External Clock UART（RS-232C D-sub9pin） XADC ピンヘッダ ザイリンクスケーブル10ピンヘッダ Pushスイッチ、DIPスイッチ、LED |
| クロック |
74.25MHz OSC（via Socket） 135MHz OSC 200MHz OSC PLL |
| 基板サイズ | H300mm×W400mm |
| 関連FMCボード |
HDMI 2.0 DisplayPort 1.2 12G-SDI |
