特徴
-
幅広い温度範囲
産業機器向けに幅広い温度範囲 -40～70℃に対応
-
超小型基板サイズ
製品組込に特化した超小型基板サイズ
-
DC5V単電源 (12Vカスタム品、提供可能）
-
多彩なカスタマイズ
製品仕様に合わせ多彩なカスタマイズが可能
-
長期提供対応
カスタマイズ例

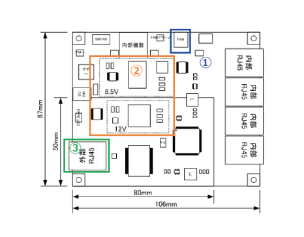

図① 外部機器のFANコントロール機能
HUB内にCPUを持ち、外部のユニットの温度を検出しながらFANの回転数制御を行うことが可能
図② 電源昇降圧回路を搭載し、必要な電力を外部供給
内部にDC-DCコンバータを搭載し、別ユニットに対して必要な電力供給が可能
図③ 筺体仕様に合せ、コネクタ位置は自由に変更可能
コネクタの位置や方向とポート数などは、希望にあわせて基板改版も可能
その他カスタマイズ例
- PoE・PoE＋ 機能
- 専用筐体の作成
- RJ45ではなく汎用のコネクタで通信
- 防滴、振動、屋外向けの極環境対応
- 本体への電源供給をDCコネクタ、USBなどに変更
- CPUを搭載し、制御基板＋HUBとして使用
組込み用超小型ギガビットHUB 詳細
| 標準規格 | IEEE802.3i(10M) IEEE802.3u( Fast Ethernet) |
|---|---|
| IEEE802.3ab(1000Base-T) , IEEE802.3x(フローコントロール | |
| データ転送速度 | 10/100/1000Mbps(CSMA/CD) |
| イーサネットポット | 10BASE-T/100BASE-TX/1000BASE-T x5ポート |
| (MDI/MDI-X自動切替) 内1portは背面仕様、Duplex Full/Half, Auto Negotiation 対応 | |
| 機能 | スイッチングモード ストア＆フォワード方式, ノンブロッキング・フルワイヤスピード対応 |
| スループット 1000M⇔1000M 1,488,000pps(64Byte) | |
| 100M⇔100M 148,800pps(64Byte)、10M⇔10M 14,880pps(64Byte) | |
| バッファ容量 256Kbyte(全Port) | |
| Jumbo Frame 最大9,000Byte | |
| MACアドレス登録数 4,000エントリ(最大) | |
| エージングタイム 300秒 | |
| LED表示 | 本体 PWR(緑)、ポート(UTP)、Link/ACT(Linkup:緑、ACT：点滅) |
| 電源 | 定格入力電圧 DC5V 最大消費電力 3.5W |
| 環境条件 | 動作温度：-40～70℃、湿度：10～95%以下（但し結露無きこと） |
| 外寸 | 67mm X 51.6mm X 18mm ( W x D x H ) |
